図面照合

図面照合調査とは?

耐震診断は、基本的に既存設計図書(図面など)に基づき行われますが、既存設計図書と現地の状態との整合性を確認することは重要となります。

対象部位

建築構造物・土木構造物の鉄筋コンクリート部

調査ニーズ
  • 図面との照合を行って欲しい(耐震診断評価材料として)
  • 開口部寸法を知りたい(耐震診断評価材料として)
  • 柱、梁などの部材断面寸法を知りたい(耐震診断評価材料として)
  • 鉄骨部材の寸法を知りたい(耐震診断評価材料として)
  • 鉄骨接合部の超音波探傷検査をやって欲しい
  • コンクリートに埋設している脚注部の状況を知りたい

開口部調査

部材寸法調査

鉄骨調査

開口部調査

開口部寸法を実測し図面との照合を行います

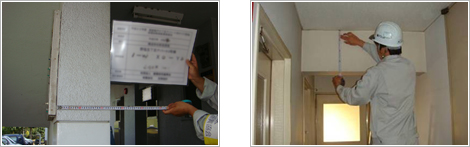

開口部寸法測定状況・開口部寸法測定状況の写真

  • 開口部寸法測定状況
  • 開口部寸法測定状況

▲TOPへ戻る

部材寸法調査(RC造・SRC造)

柱・梁などの寸法を実測し図面との照合を行います。

RC壁寸法測定状況・RC梁寸法測定状況の写真

  • RC壁寸法測定状況
  • RC梁寸法測定状況

▲TOPへ戻る

鉄骨調査

鉄骨の寸法を実測し図面との照合を行います。

部材厚さ測定状況・部材寸法測定状況・ボルト径測定状況の写真

  • 部材厚さ測定状況
  • 部材寸法測定状況
  • ボルト径測定状況
部材厚さ測定状況(超音波厚さ計)の写真

  • 部材厚さ測定状況(超音波厚さ計)
  • ・脚注部などコンクリートに埋設している箇所のはつり出しからモルタル補修まで対応可能です。
脚注部はつりだし状況・脚注部ボルト径測定状況・脚注部 部材厚さ測定状況(超音波厚さ測定)の写真

  • 脚注部はつりだし状況
  • 脚注部 ボルト径測定状況
  • 脚注部
    部材厚さ測定状況(超音波厚さ測定)
  • ・溶接接合部の健全性は超音波探傷検査により確認します。
接合部の超音波探傷検査状況の写真

  • 接合部の超音波探傷検査状況

高所作業車、ローリングタワーの設置
高所作業車、ローリングタワーの設置等の付帯工事も対応可能です。

▲TOPへ戻る

調査お申し込みから完了までの流れ

フローチャート

▲TOPへ戻る
